【KiCad】シンボルを新規で作成する手順を紹介

回路図エディタで使用する部品は、KiCadではシンボルと呼ばれます。

回路図を作成する際、KiCadで用意されている既存シンボルだけで設計が完結するケースは少ないです。部品の型番違いや特殊コネクタなど、自作シンボルは必須作業です。

どの回路図CADを使っても避けて通れない工程のため、本記事ではKiCad 9を使った新規シンボル作成の手順を分かりやすくイラストを含めながら紹介します。ぜひ参考にしてください。

KiCad をインストールされていない方は、次の記事を参照してインストールしておきましょう。

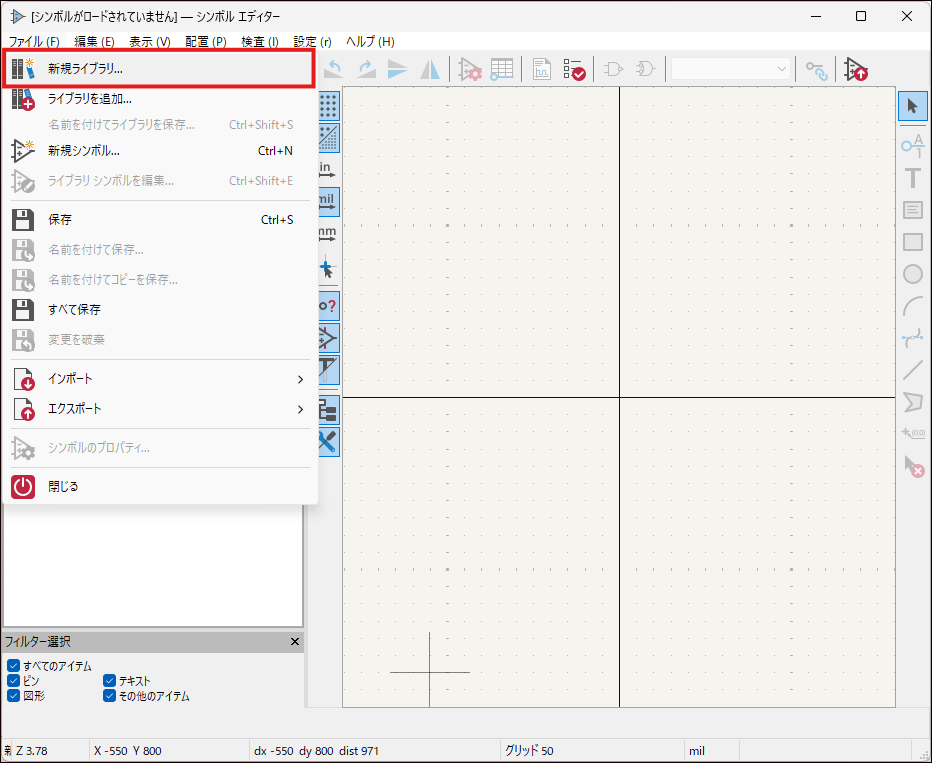

新しいライブラリを作成

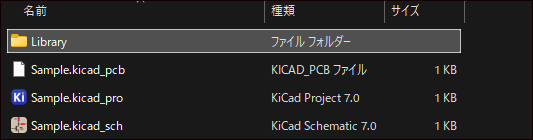

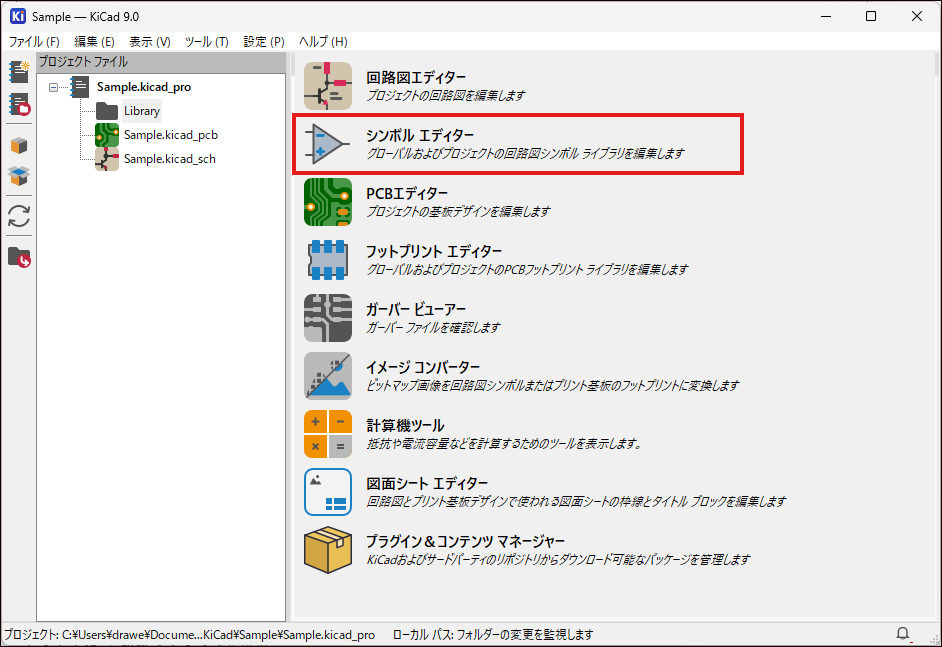

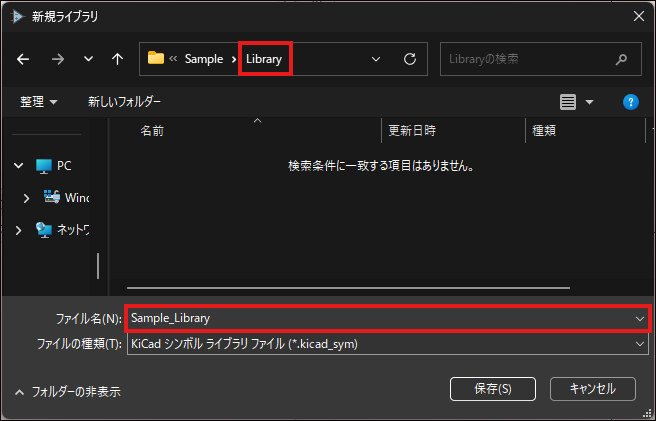

はじめに自作したシンボルを保存するための専用ライブラリを作成します。

ライブラリはプロジェクト毎に作成することを推奨します。第3者へ KiCad で設計したプロジェクトを配布する際に環境依存を避けることでができるからです。
「ライブラリ テーブル追加」でグローバルを作成した場合、そのライブラリを保存していないPCでプロジェクトファイルを起動した際、ライブラリを参照できずエラー画面が表示されます。

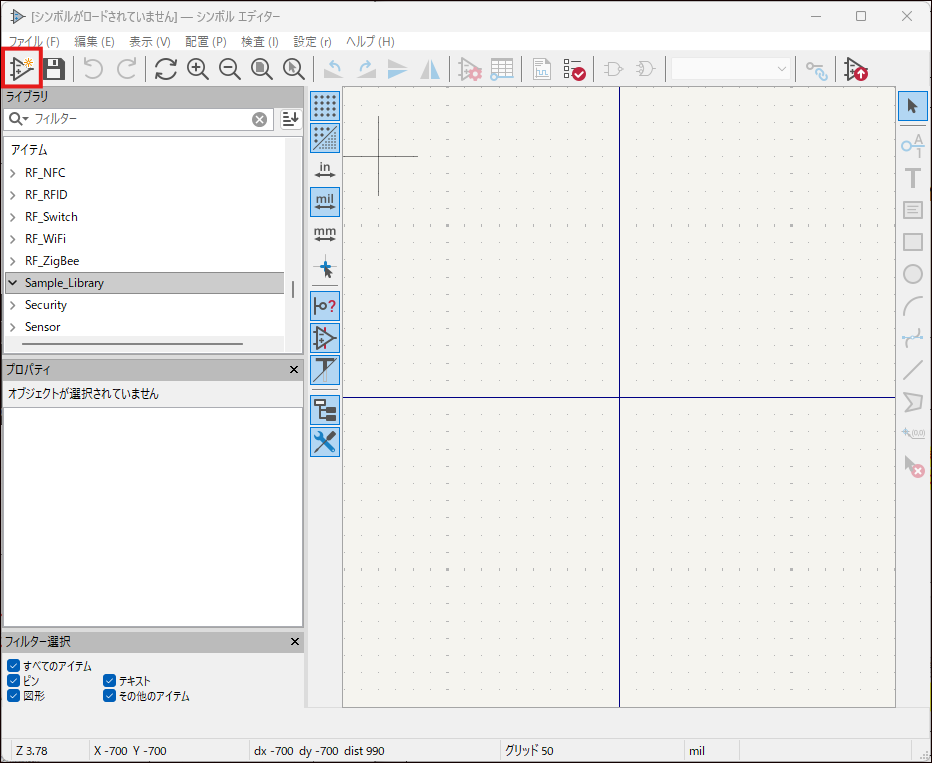

新しいシンボルを作成

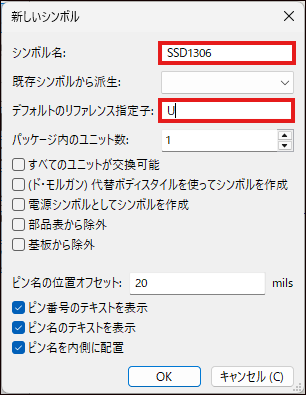

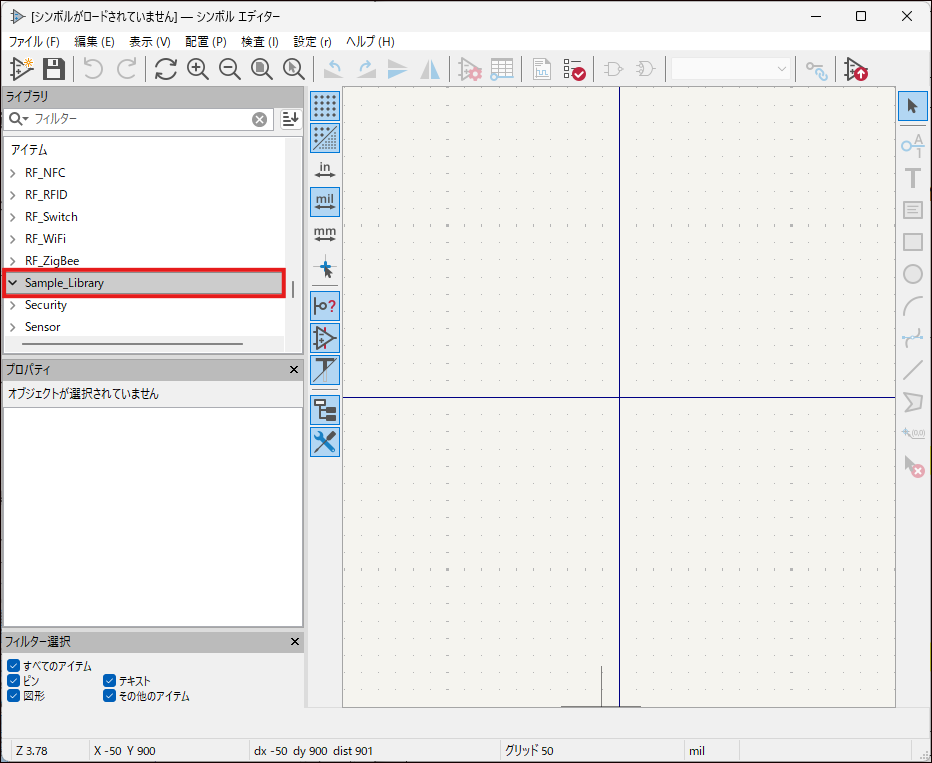

新しいシンボルを作成します。このシンボルは先ほど作成したライブラリに追加します。

シンボルの名称は部品の型番もしくは用途が分かる名称にしておくといいでしょう。

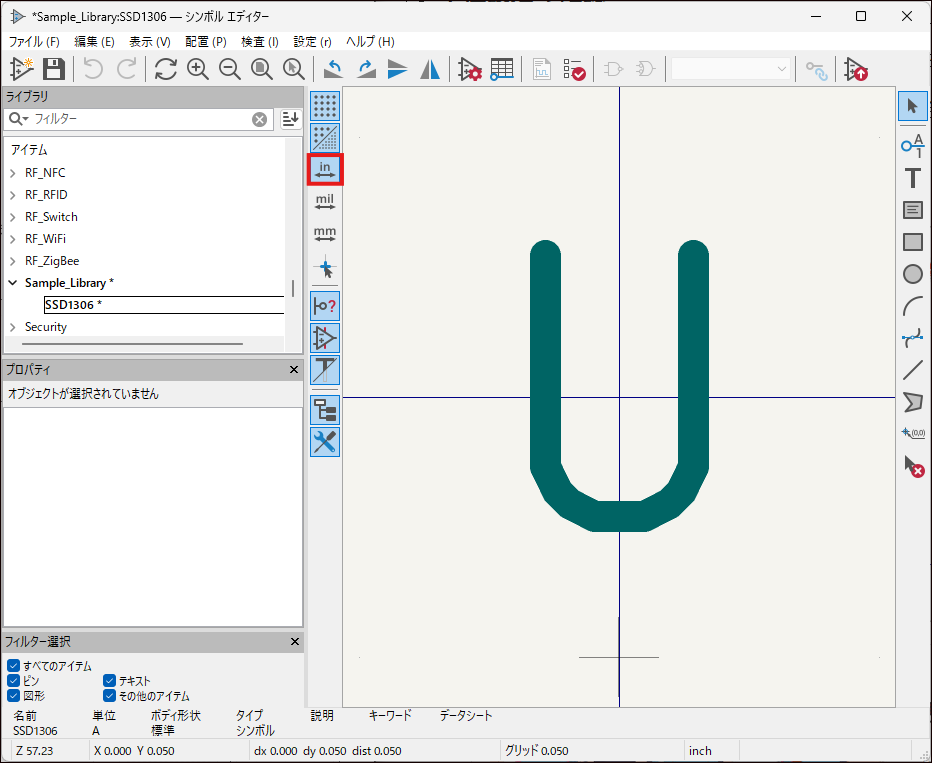

単位を設定

シンボルエディターの単位を設定します。単位は[インチ]、[ミル(ミリインチ)]、[ミリ]の3種類から選択できます。

KiCadの標準ライブラリはインチ（inch）系で作成されています。ここがミリ設定のままだと、標準ライブラリと混在した際にサイズ感が崩れます。

ピンの配置

シンボルの作成において、最も重要かつ時間を使う作業がピン配置です。

もし、シンボルで設定したピン配置が間違えていると、後工程の基板設計に影響を与えます。ピン配置を間違いなく行えるように部品のデータシートを用意しておきましょう。

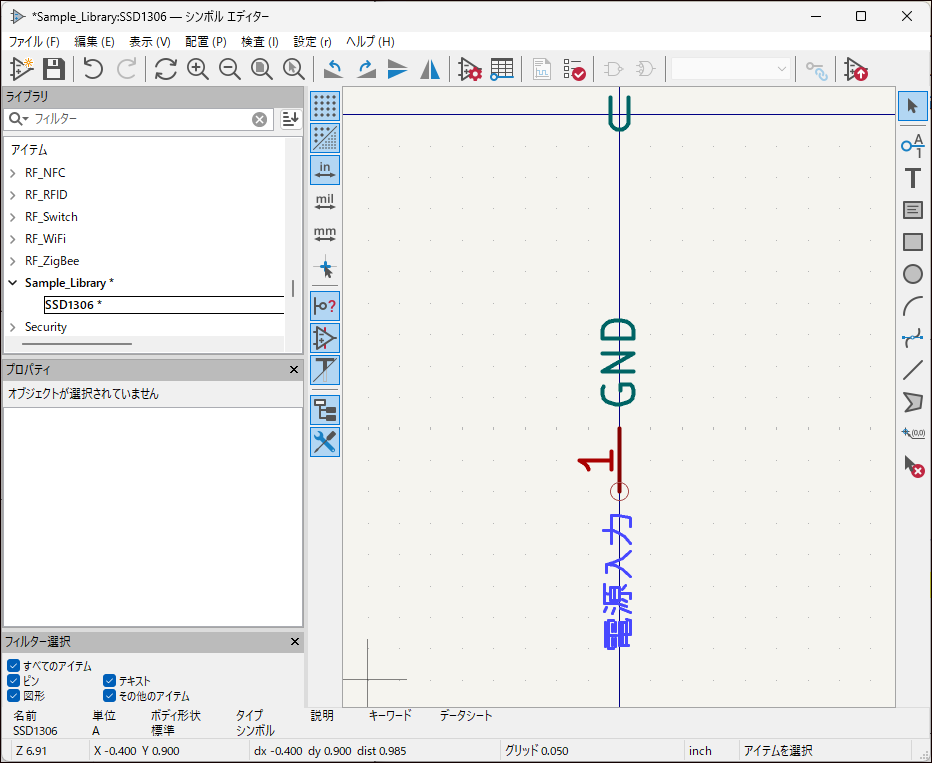

ピンを1つずつ配置する

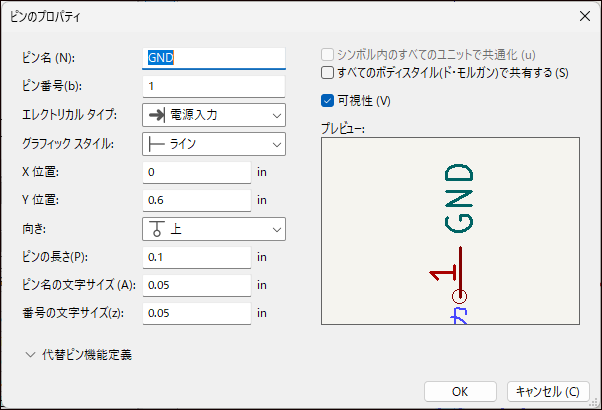

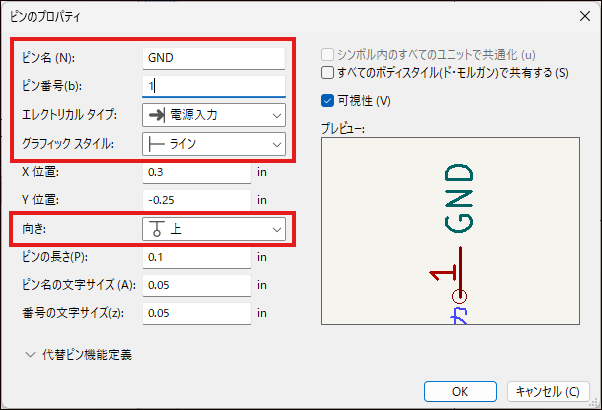

次の手順でピンを配置してみましょう。

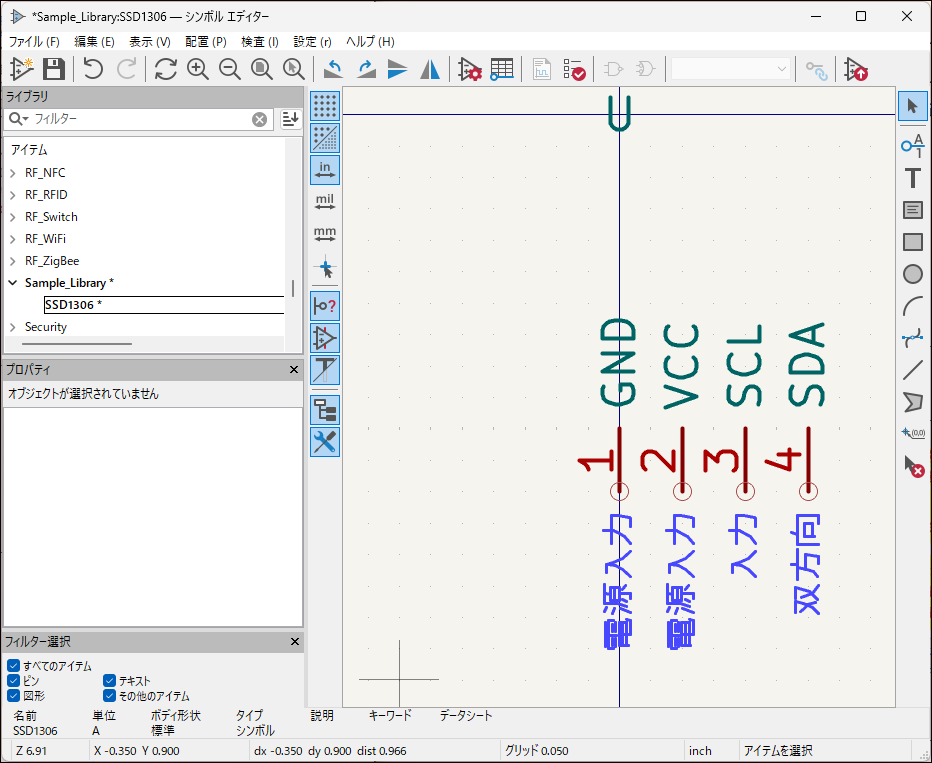

データシートに記載あるピンと一致していることを確認しておきましょう。

ピンの修正

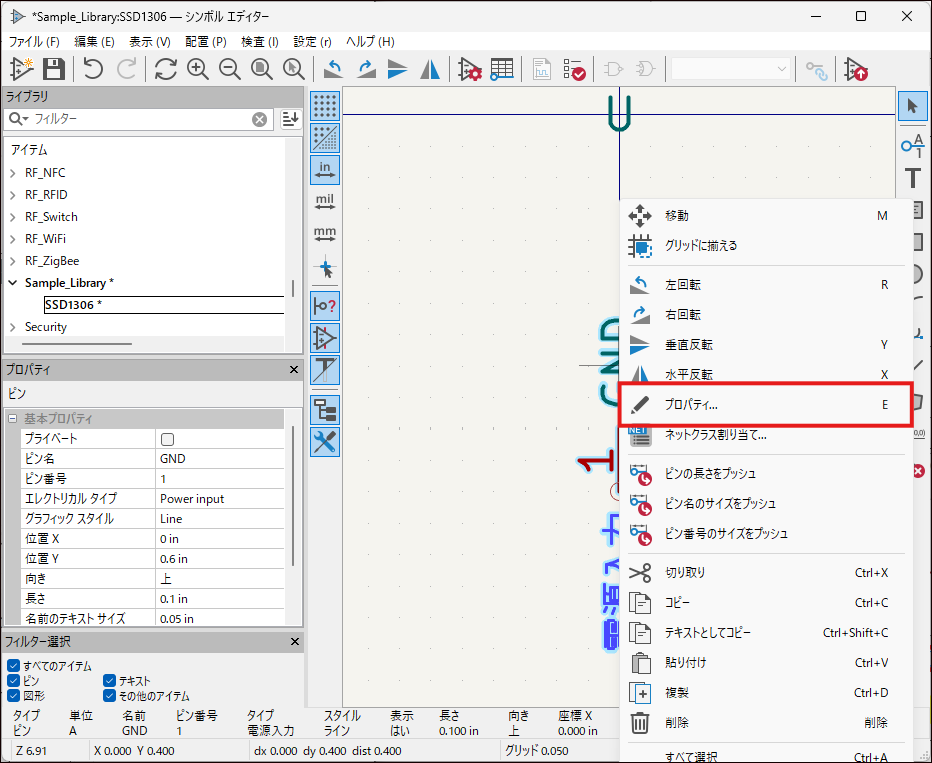

ピンを配置した後にピンを修正することができます。

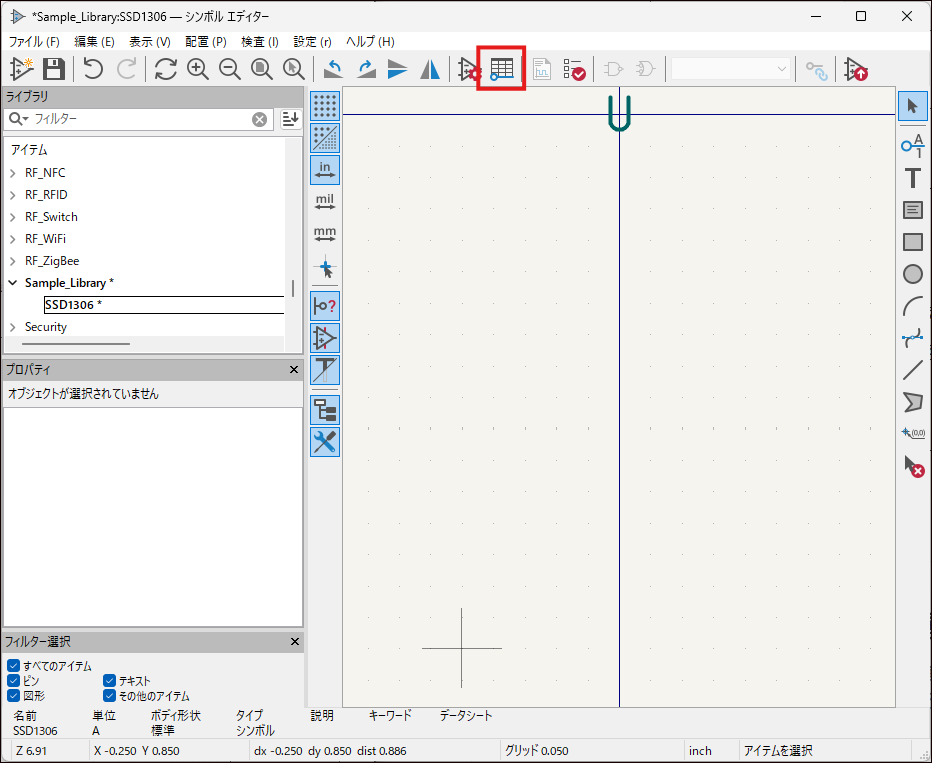

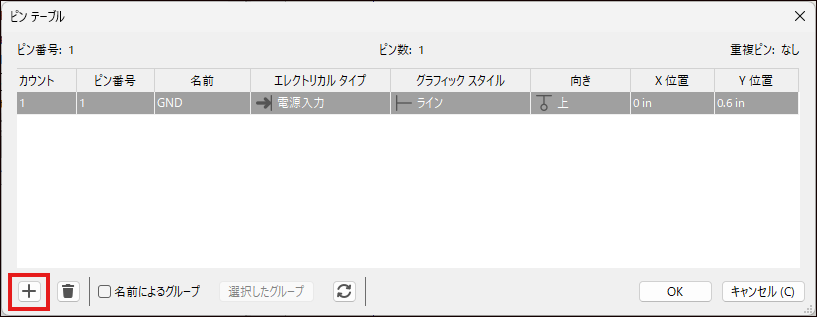

ピンをまとめて配置する

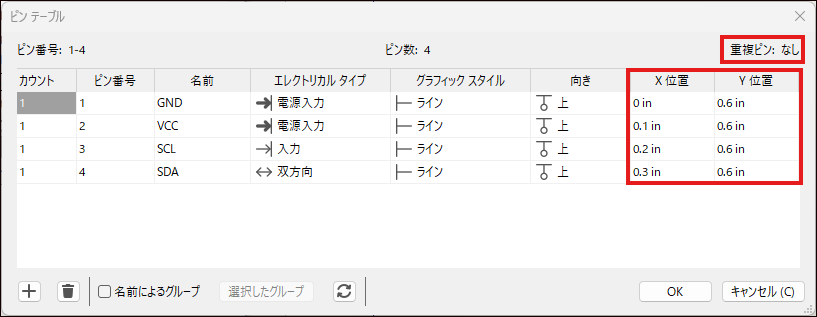

ピンをまとめて追加する方法もあります。ピン数が多い IC では、こちらの方法が効率的です。

ピンが一括配置されます。慣れると手動配置より圧倒的に速くなります。

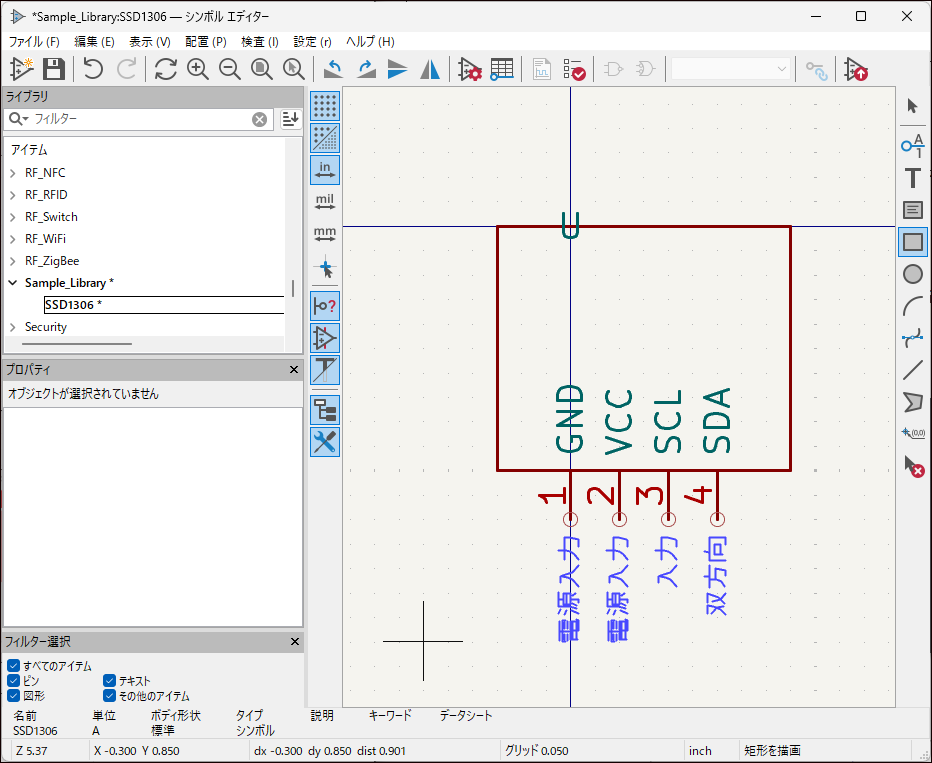

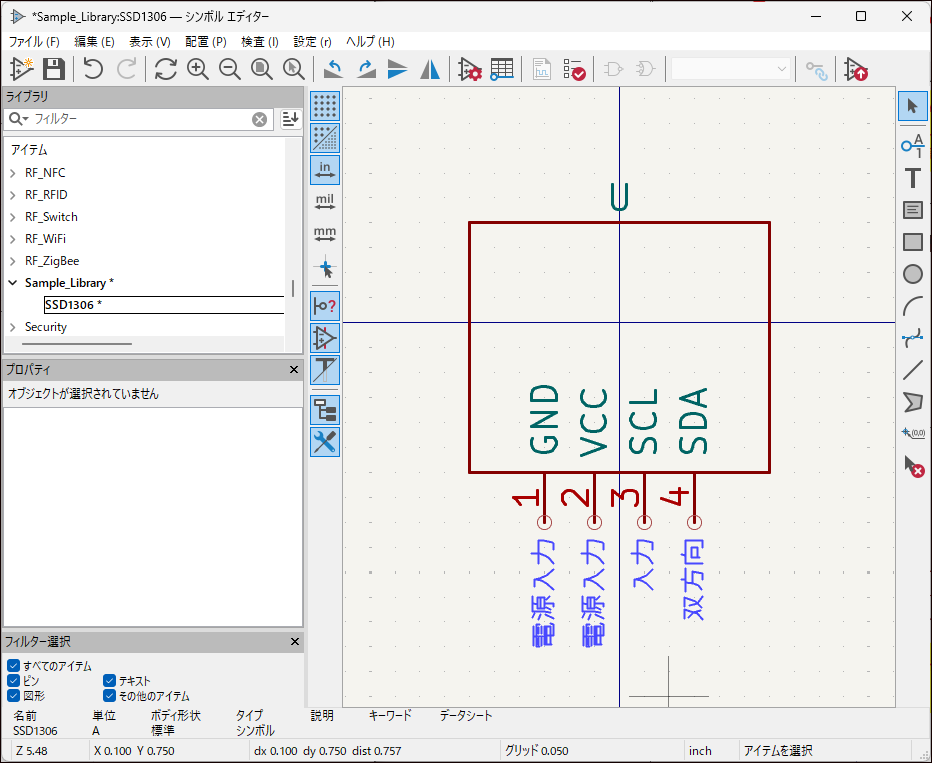

部品シンボルのボディ作成

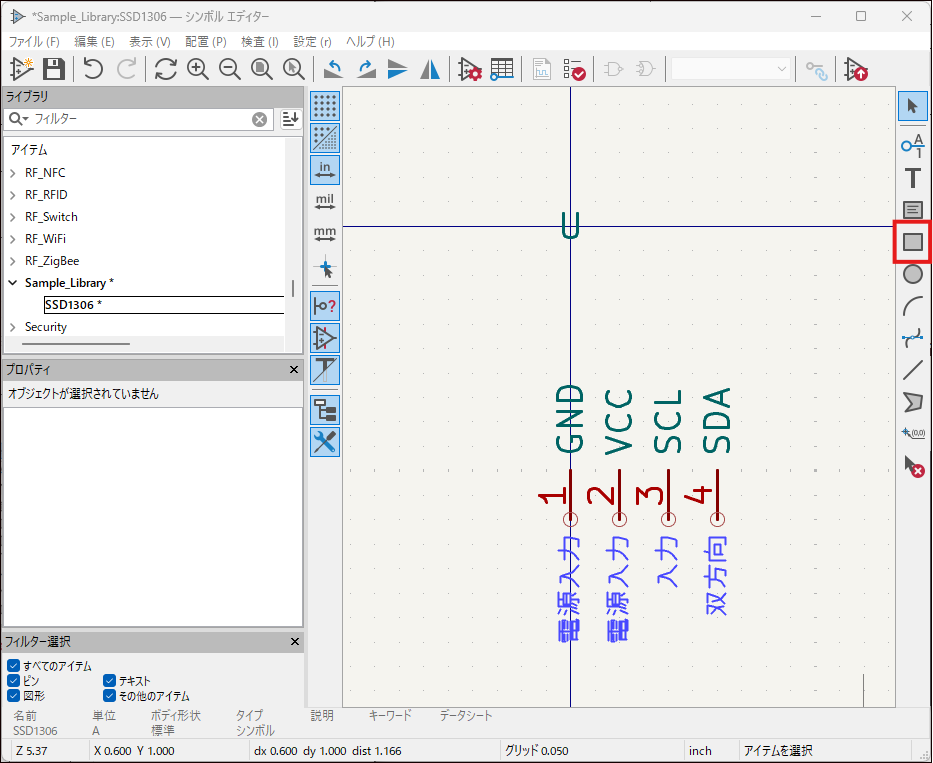

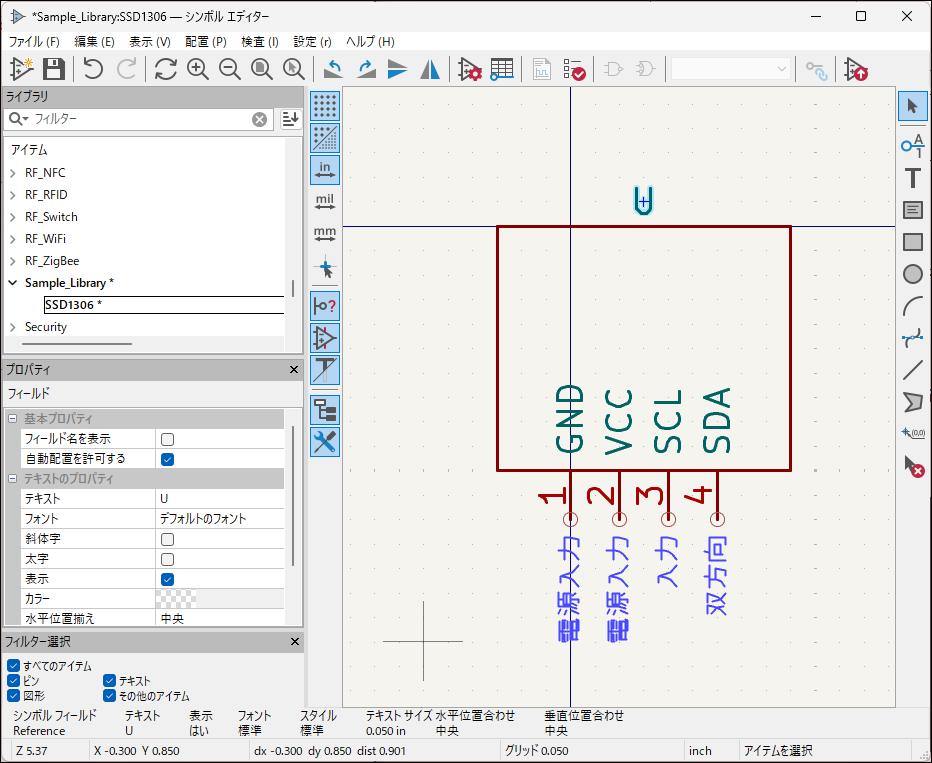

最後に、シンボルの外形（ボディ）を作成します。

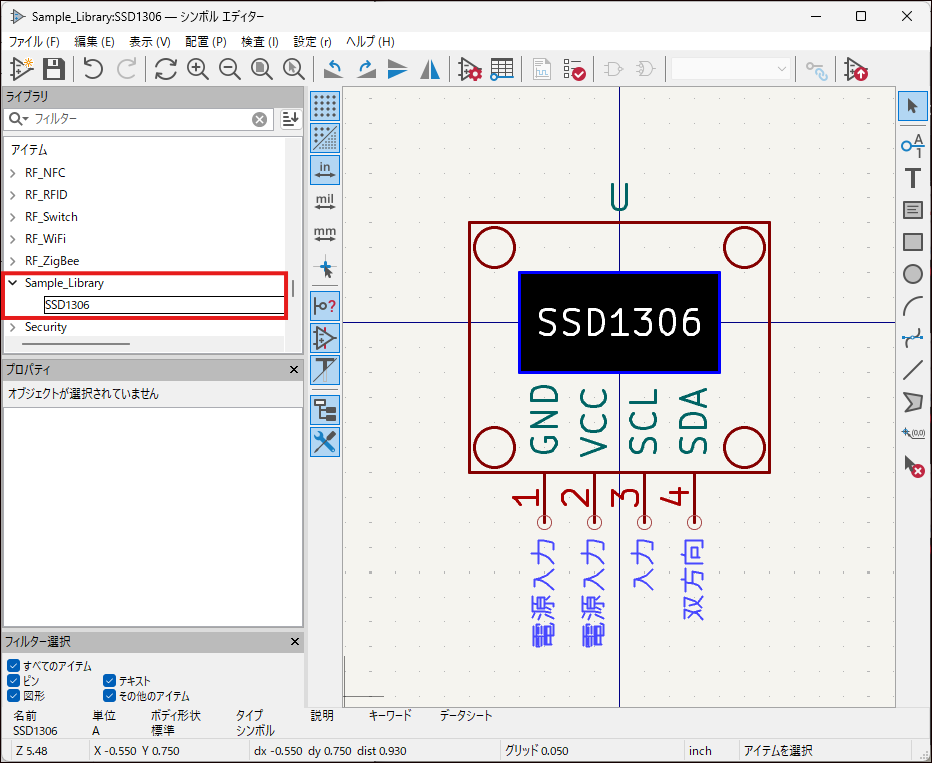

シンボルの保存

シンボルの作成が完了したら、必ず保存します。

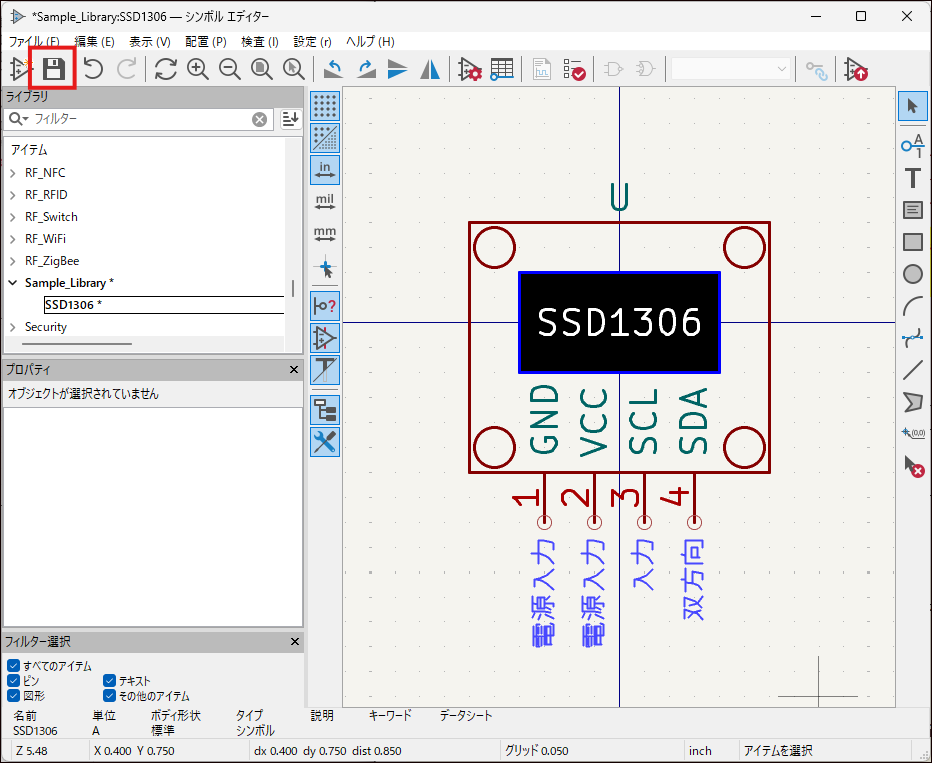

シンボルエディターの上部にあるツールバーから「全て保存」を選択します。

正常に保存されると、ライブラリのシンボル名の右端にあった「*マーク」が無くなります。

保存忘れはよくあるミスなので注意しましょう。

まとめ

これで新規シンボルの作成は完了です。

回路図エディタで「シンボルの配置」を実行すると、自作シンボルを使用できます。

既存ライブラリにシンボルが存在しなかった場合は、ぜひ上記手順でシンボルを作成してみてください。
